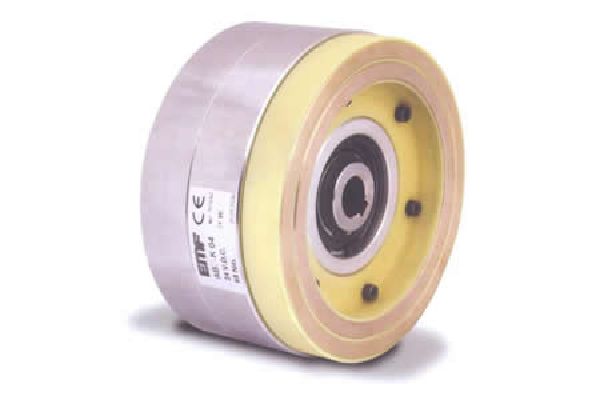

Sürtünmesiz olarak elektronik voltaj kontrolü yardımıyla istenilen torklara kademesiz geçiş yapabilen kavrama sistemi.
Sürtünmesiz olarak elektronik voltaj kontrolü yardımıyla istenilen torklara kademesiz geçiş yapabilen frenleme sistemi.

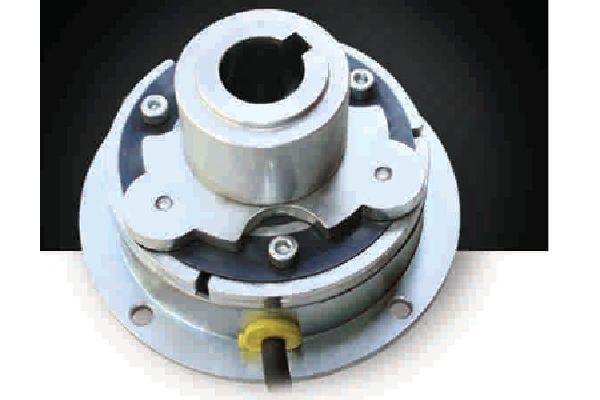

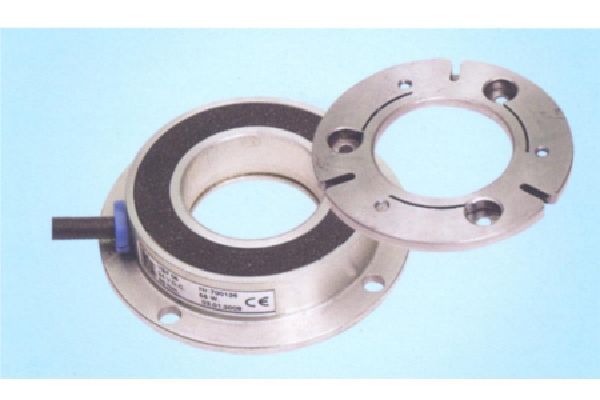

Kompakt bir yapıya sahip olan YBF serisi yay baskılı frenler kontrollü veya kontrolsüz elektrik kesilmelerinde devreye giren kolay montajlı sistemlerdir.

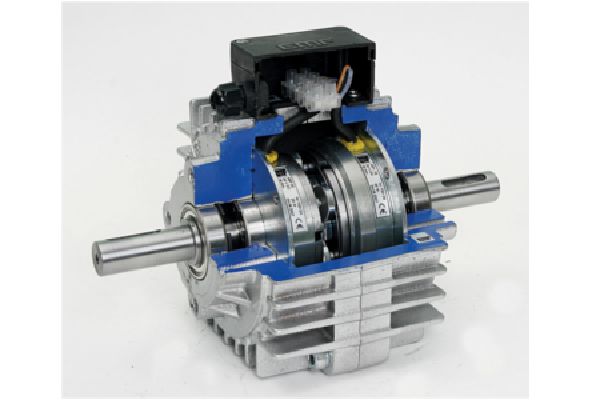

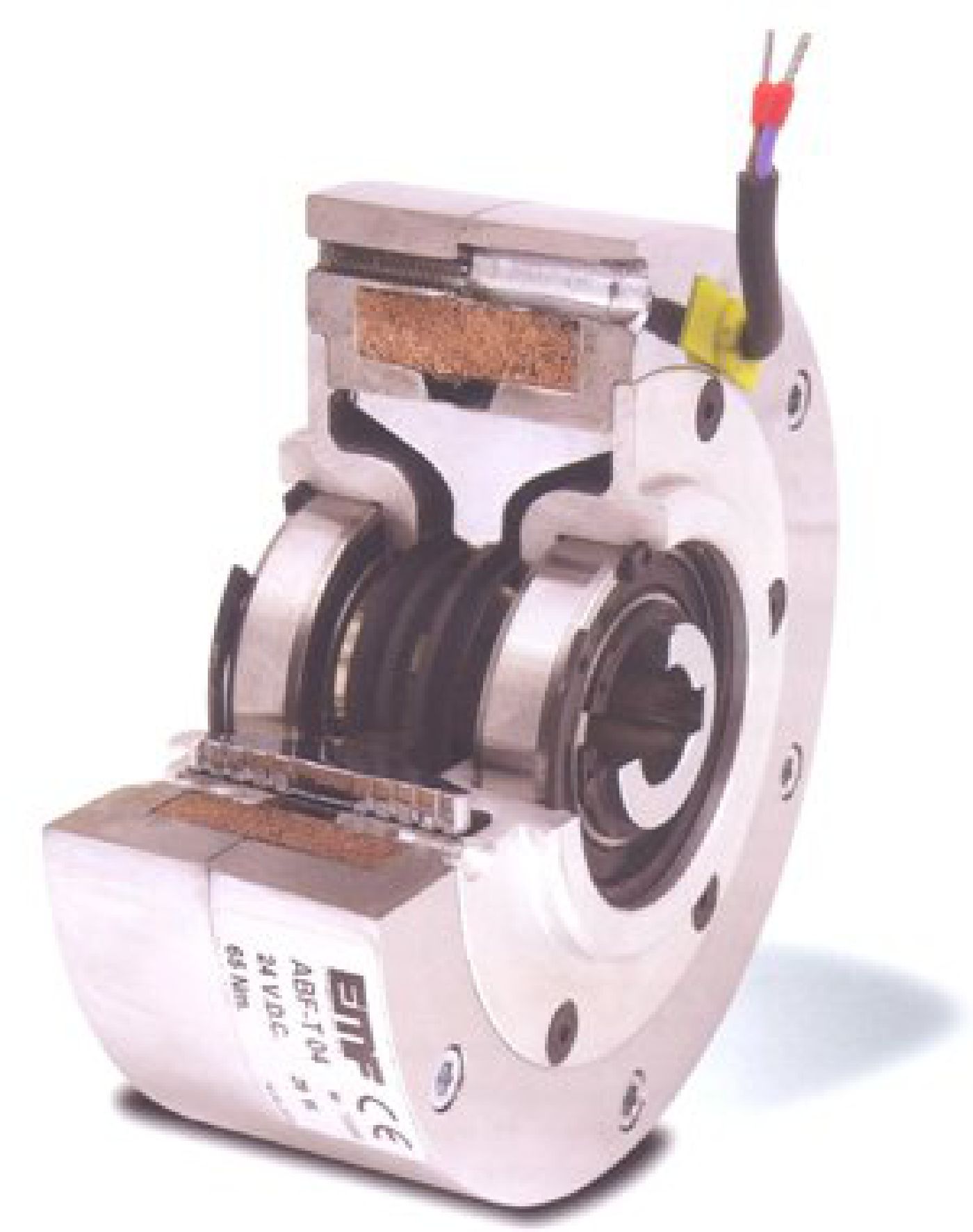

Akım Baskılı Fren ve Kavrama parçalarının aynı gövde içinde monte edilmesi ile çalışan sistemdir.

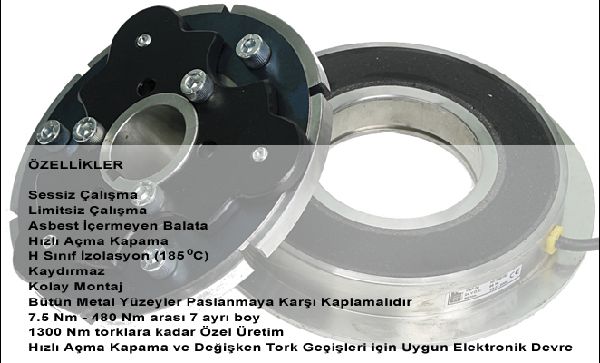

Gövdedeki bobine verilen elektrik akımı ile oluşan manyetik alanın gücü ile şaftlar ve bağlı yükler üzerinde frenleme işlemi için kullanılmak üzere tasarlanmıştır.

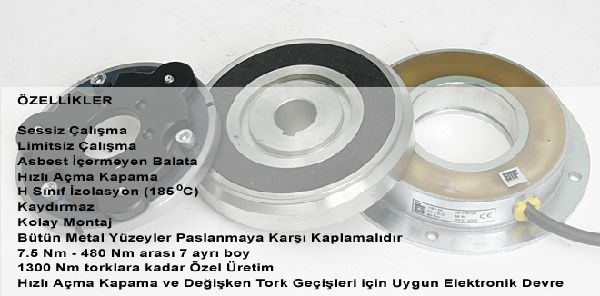

Gövdedeki bobine verilen elektrik akımı ile oluşan manyetik alanın gücü ile şaftlar ve bağlı yükler üzerinde kavrama, ayırma işlemi için kullanılmak üzere tasarlanmıştır.
Mikroişlemci ile tasarlanmıştır. Harici 0-10V ile veya potansiyometre ile motor kontrolü sağlar.
Elektronik alanında imalat ve servis hizmetleri konusunda uzun yılların kazandırdığı bilgi ve deneyim ile sektörde yer almaktayız.
Ana faaliyet konularımız:
Elektromanyetik Fren ve Kavrama Sistemleri Satışı, Montajı, Özel Uygulamaları ve Servisi, Elektrik Motorları ve Redüktör Satışı
Elektronik Teknolojileri ile Elektromanyetik Fren ve Kavrama Sistemleri alanında müşterilerine çözümler sunmayı amaçlamış olan Özdel Elektronik, çalışmalarını koşulsuz müşteri memnuniyetini gözeterek yürütmektedir.
Kalite Politikamız;
“Elektronik Teknolojileri ile Elektromanyetik Fren ve Kavrama Sistemleri" alanında;
* Müşterilerimizin ihtiyaç ve beklentilerini, en uygun çözümler ile karşılamak,
* Verimliliği sağlamak,
* Çalışan ve müşteri memnuniyetini arttırmak,
* Kalıcı müşteriler edinmek.tir..

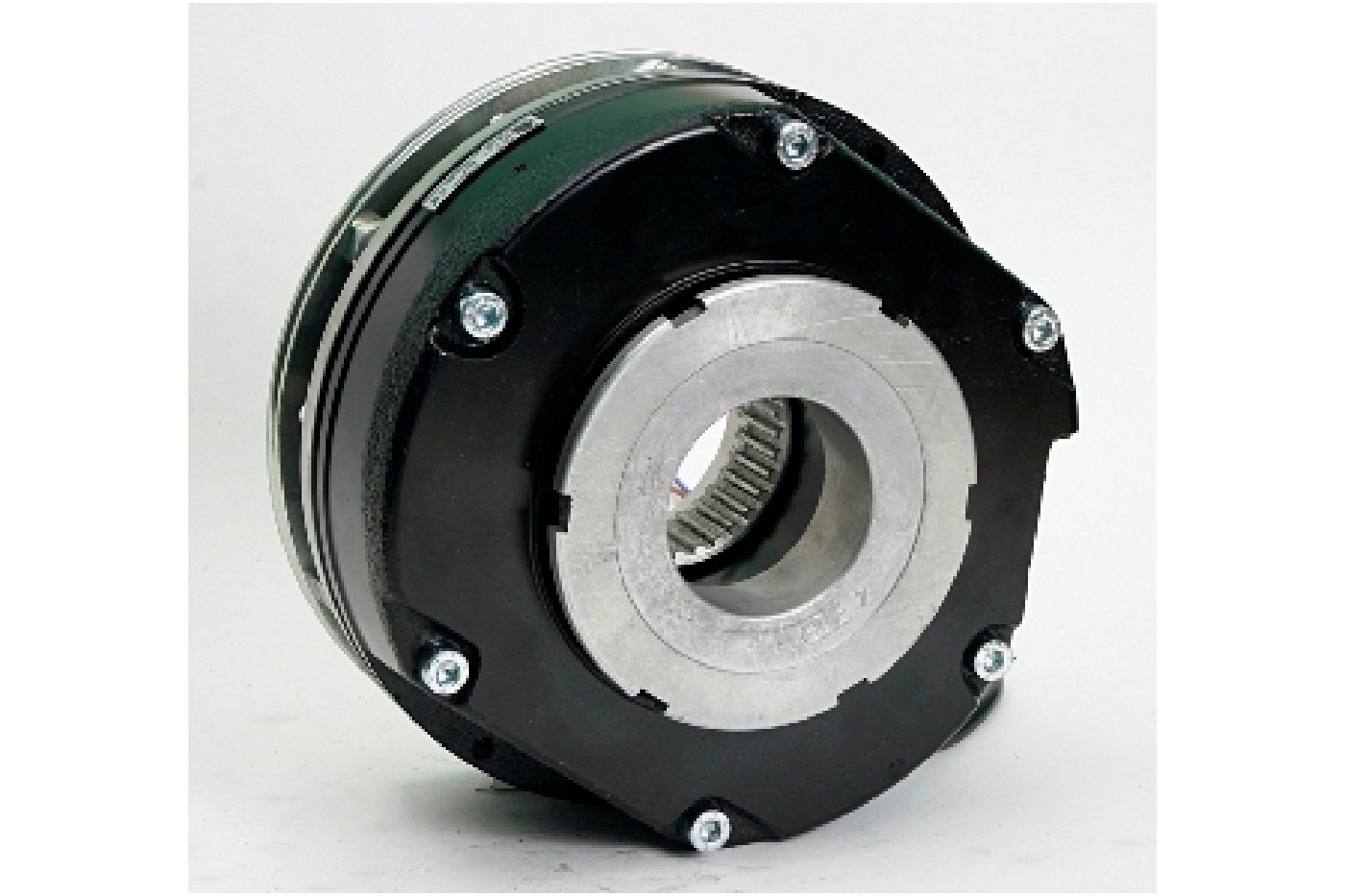

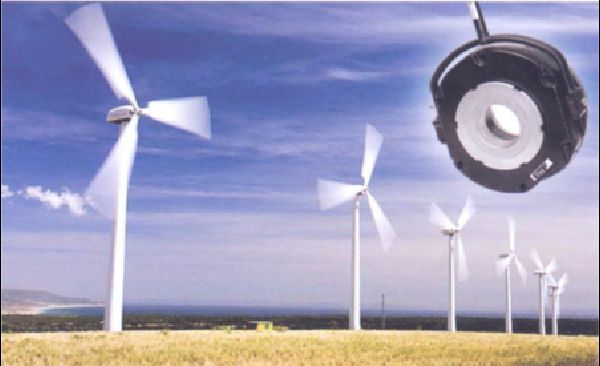

Kompakt bir yapıya sahip olan YBF serisi frenler kontrollü veya kontrolsüz elektrik kesilmelerinde devreye giren kolay montajlı sistemlerdir. Vinç ve otomasyon sistemlerinde, asansörlerde, tekstil, tarım, gıda ve birçok sektörün makinaları ve rüzgar jeneratörleri gibi bir çok alanda güvenli çalışma için hareketli şaftların istenen pozisyonda tutulması ve dönme ataletinin durdurulmasında kullanılır.
ÖZELLİKLER

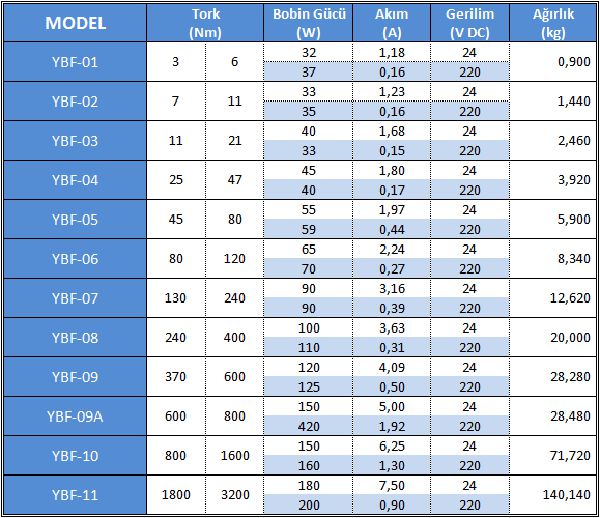

Frenleme Tork Aralıkları 3 - 3200 Nm,
11 Değişik Boyda Üretim,
Standart Voltajlar: 24 - 205 V DC,
İstek Üzerine Özel Voltaj Uygulamaları,
Ayarlanabilir Hava Boşluğu,
Ayarlanabilir Tork,
H Sınıf Bobin İzolasyon (185 oC),
Uzun Ömürlü Asbest'siz Balata,
Bütün Metal Parçalar Özel Kaplamalı,
Açık Alanlarda ve Rutubetli Ortamlarda Çalışmaya Uygun Model,
El Kumanda Kolu Takılarak Manuel Açma,
Arka Uzun Mil Uygulaması,
Sessiz Çalışma (O-ring),
Limit Switch Takılarak Çalışma Boşluğunun İzlenmesi,
Fren Gövdesi Üzerine Özel Adaptör ile Encoder Montajı,
Cebri Fan Uygulaması

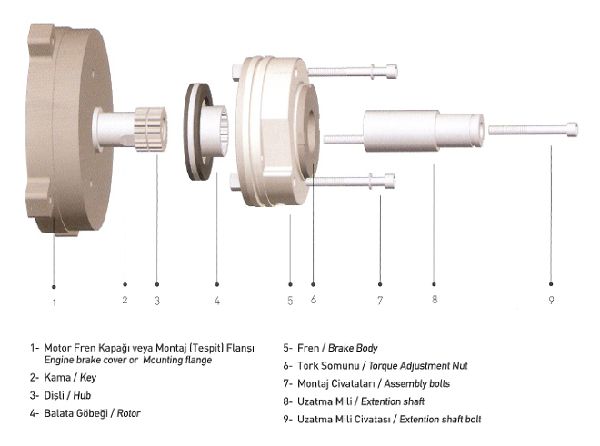

>Motora uygun fren kapağı motora takılır. (Gamak, Abana, Emtaş, Siemens, Wat, Volt...)
>Motor mili çapına ve kama yuvasına uygun dişlinin mil üzerindeki faturaya kadar gelmesi sağlanır.
>Dişli uygun kama ile sabitlenir.
>Soğutmasız uygulamalarda segman veya pulla dişlisinin geri çıkması engellenir.
>Balata göbeği dişliye takılır.

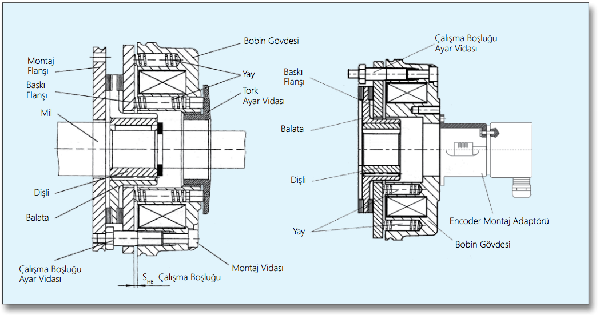

>İstenilen voltajdaki montaja hazır fren gövdesi motor fren kapağına imbus cıvata ile sabitlenir. Sabitleme esnasında bobin gövdesi ile baskı flanşı arasındaki çalışma boşluğu Tablo.06'dan bakılarak ayarlanır. Yapılan ayarın bozulmaması için kenar ayar vidası saat yönünün tersine çevrilerek sıkılır. Çalışma boşluğu (S'lü) tekrar kontrol edilir. Motora soğutma pervanesi takılacağı durumlarda motora uygun uzatma mili seçilip cıvata ile motor milinin eksenine sabitlenir. (Motor miline fren takılmadan önce, merkezine uygun diş açılmalıdır.)
Enerjisiz halde fren halinde olan sistem, enerjinin bobin üzerine gelmesiyle oluşan manyetik alanla gövde içinde kurulu olan baskı yaylarını yenerek, baskı flanşını gövdeye çekince oluşan boşlukla boşta kalan balata, göbeğindeki dişli ve kamayla bağlı olduğu iş milini serbest bırakır. Frenleme pozisyonuna geçmesini istediğinizde,
bobin üzerinden enerjiyi kesip manyetik alanın stator üzerinden kesilmesiyle kurulu yaylar, baskı flanşını hareket ettirerek balatanın montaj flanşı ile baskı flanşı arasına sıkışmasını sağlayarak frenleme yapmış olur.
Otomasyon Sistemleri, Vinç Sistemleri, Yük Asansörleri, İş Makinaları, Tiyatro ve Gösteri Sahne Sistemleri, Otomatik Kapı Sistemleri, Plastik ve Ambalaj Makinaları, Gıda Sektörü, Tekstil Makinaları, Tarım Makinaları, Çeşitli Hasta Arabaları ve Tıbbi Cihazlar, Rüzgar Jeneratörleri

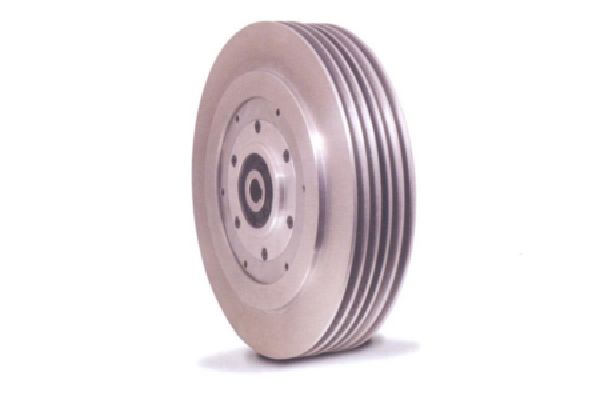

Sürtünmesiz olarak elektronik voltaj kontrolü yardımıyla istenilen torklara kademesiz geçiş yapabilen frenleme ve kavrama sistemi.
Bu özellikleri kumaş, naylon, kağıt rulolarını gergi kontrolü altında sarmak veya boşaltmakta kullanabilirsiniz. Mekanik sürtünmeler az olduğu için uzun ömürlü ve bakım gerektirmeyen sistemlerdir.
0 V DC ile 24 V DC arasında voltaj ayarı ile tork iniş çıkışları kademesiz olarak ayarlanabilir.
UYGULAMA ALANLARI
Kontrollü Açma ve Sarma
Tork Kontrolleri
Tork Sınırlamaları
Hız Kontrolü
Kontrollü Başlama
Gerilim Kontrolü
- Poşet Yapma Makinaları
- Sürekli Form Matbaa Makinaları
- Kumaş Serim Makinaları
ÖZELLİKLER
>35 Nm - 1000 Nm arası 6 boy
Teknik Bilgiler için tıklayınız

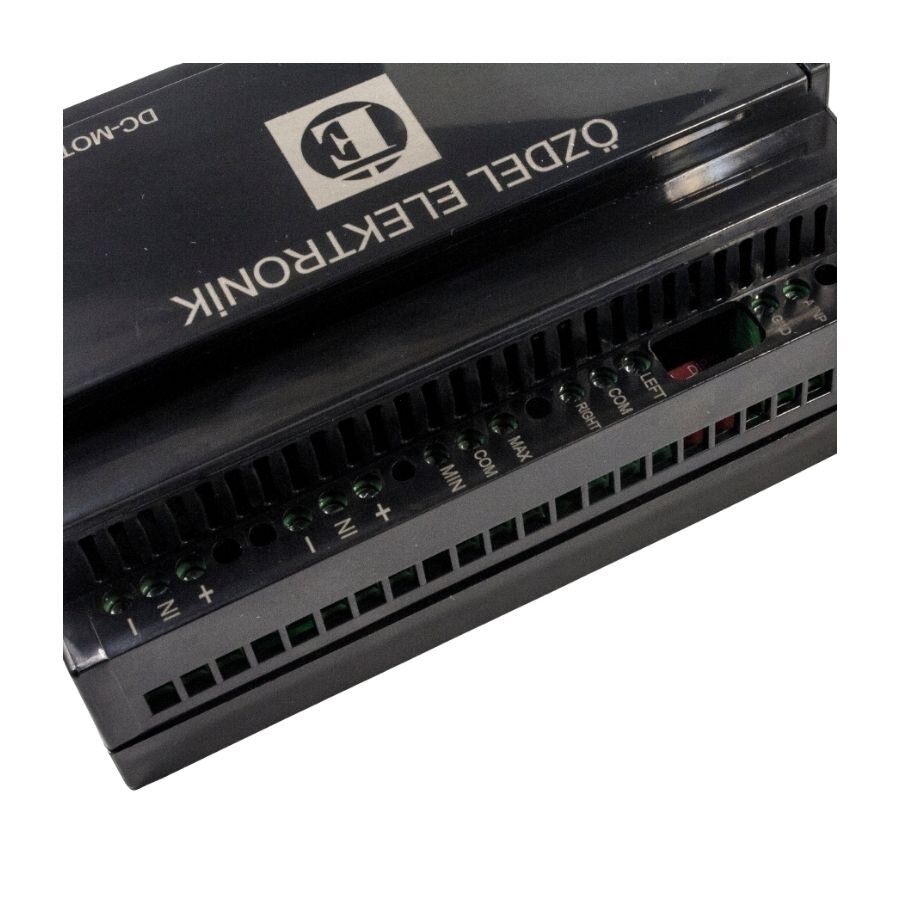

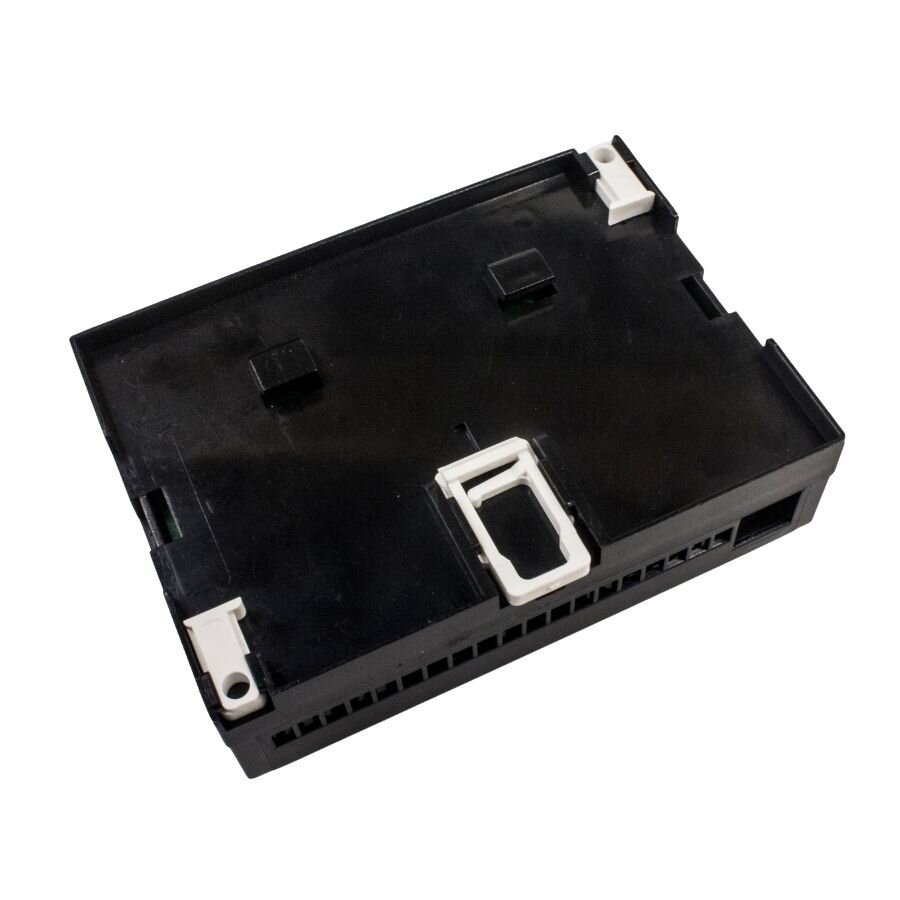

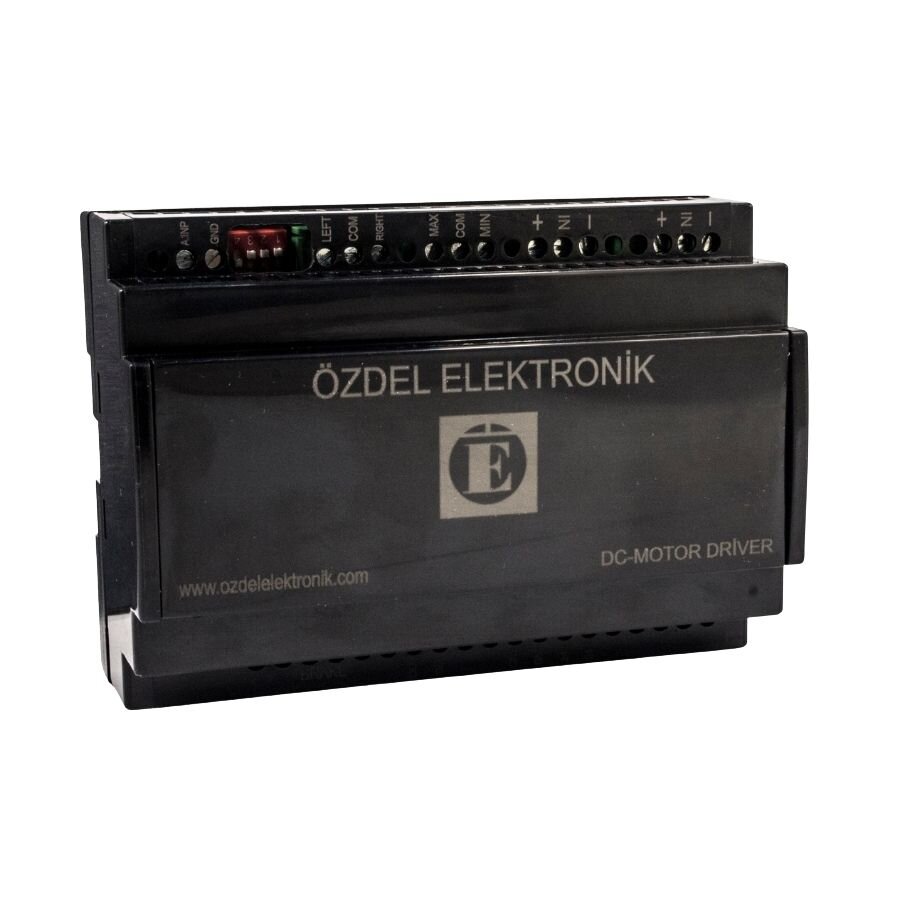

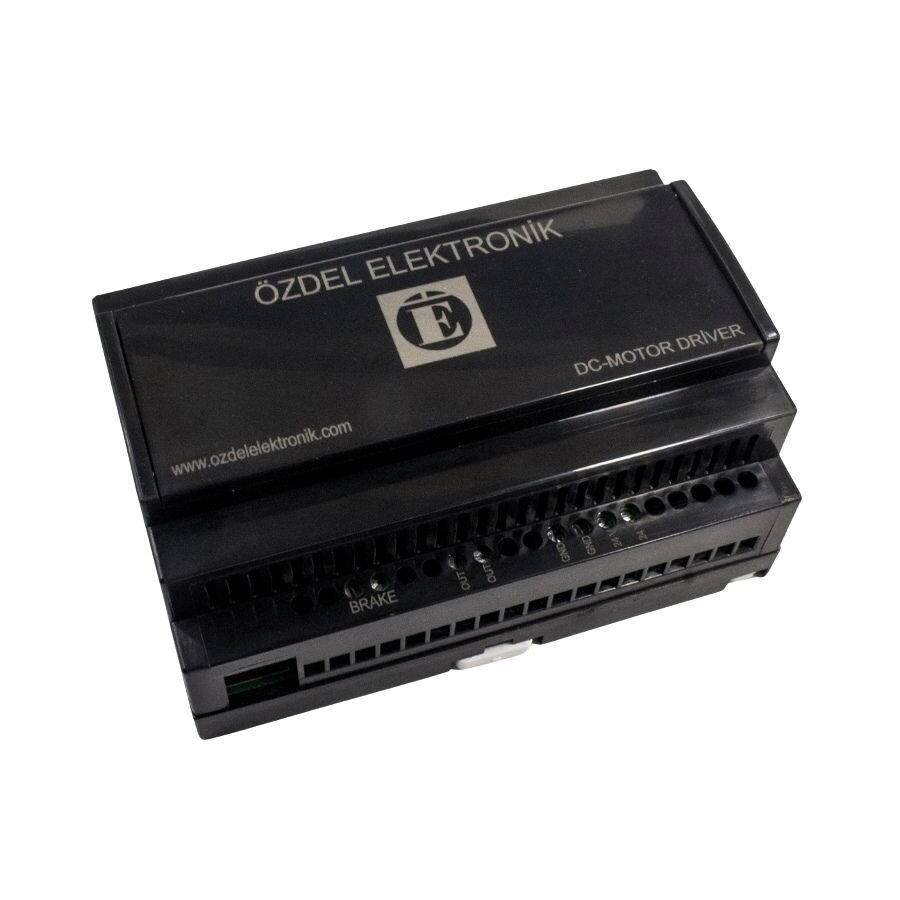

Mikroişlemci ile tasarlanmıştır. Harici 0-10V ile veya potansiyometre ile motor kontrolü sağlar.
• Maksimum 40A akım kapasitesi.
• Manuel olarak veya PLC kontrollü otomatik kumanda sistemi yapılabilir.
• 8 bitlik hassasiyete sahiptir.
• Otomat rayına montaj yapılabilir.
• Üç şekilde çalışma prensibi vardır, dip switch ile mod seçimi yapılır.
